★ 重要声明

检查产品包装箱有无损坏。如发现损坏，请立即与承运人反映货物损坏短少情况，并双方签字确认，交衡水涌泉机械设备有限公司或与其销售代表取得联系，作为向承运人索的证据。

安装前的重要提示

1. 安装之前，必须熟知工作中所用相关设备的安全操作规程以及施工现场的安全生产规范。

2.  切断输送机的启动电源，挂上“有人操作，禁止合闸”的警示牌。

 3. 如果设备在井下或密闭的区域内，动用割枪或电焊之前，必须对煤气和灰尘含量进行检测。确认煤气和灰尘含量在安全值范围内方可操作，否则，可能发生事故。

4. 使用割枪或电焊对皮带输送机架开孔前，应使用阻燃罩将输送机皮带罩住，否则将有可能损坏皮带。

5. 安装工作完毕，在启动输送机皮带之前，应将安装区域内和输送机皮带上的工具、铁器、焊渣等收拾干净。否则将有可能造成严重的人身伤害，或者导致输送机皮带的损坏。

6.  在输送机运行状态下，如果要调整清扫器的张紧力，操作时千万要小心谨慎，防止手中的工具、身体或衣服被卷入输送带，导致严重的人身伤亡。对于维护的操作，请在停机状态下进行，切记！

产品说明

输送带输送的物料往往带有粘性物质，如煤尘、泥浆、粉状物料，其中一部分会粘在输送带工作面上，在卸料时不能完全卸掉，随着皮带运转会粘在托辊上，长时间会造成以下后果：

1. 物料进入托辊的壳体内，从而增大轴承磨损，托辊壳体粘上物料会损伤和拉毛输送带的面胶，加速输送带损坏。

2. 粘着物进入尾轮和改向滚筒，物料会粘在滚筒表面上，且越粘越多，造成输送带跑偏，增加输送带磨损，酿成不良后果。

3. 物料粘在驱动滚筒上，加大对滚筒的摩擦力，会引起输送带面胶和滚筒包胶层的损坏。

4. 物料没有及时清除，在整个工作通道内会形成落料区，造成环境污染，清扫劳动量增加，影响员工身心健康，增加企业成本。因此，为保证带式输送机正常运转，必须将输送带上的附着物清扫干净。如果清扫装置良好，对托辊、输送带等的寿命都可以延长。

由此可见，清扫器在带式输送机上有着不可忽视的作用。我公司设计的 YQ-HPU 系列清扫器为头道清扫器，安装在带式输送机头部滚筒，清扫器安装宽度可根据现场情况任意伸缩。刀片材质为聚氨酯，具有耐磨损、抗腐蚀、不损伤皮带、清扫干净等优点，其特别的张紧装置，设计合理，使用方便，可以在不停机的情况下将刀片和皮带分离，以利于清扫刀口上的杂物。该系列清扫器安装简单，维护方便，深受用户青睐。

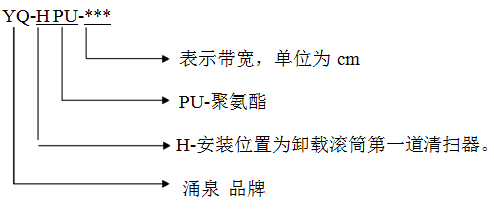

规格编号说明

结构示意图

安装步骤

1、按照发货清单，开箱检查，箱内应有主机架（装有刀片），左右弹簧张紧器各一只及相应安装紧固螺丝等配置。如有不符，请与涌泉机械设备有限公司或其区域销售代表联系，调整配齐。

1.  请仔细阅读安装操作说明书，了解 YQ-HPU 清扫器的组成结构。

2.  测量皮带机头部滚筒的直径、皮带厚度、皮带宽度。

3.  在头部漏斗外侧壁左右各开一个φ80 圆孔（以头部滚筒轴心线为坐标原点划线，用气割开孔），同时在安装机架上开孔，如图所示：

5. 安装固定，使组装好的清扫器轴心线与滚筒轴心线平行，刀头紧贴带面，然后调整使刀尖线的中心对准滚筒轴心线的中心，将横梁底部的锁紧螺钉拧紧并用螺母锁定。通过调节螺母调整弹簧长度，给刀头施加预紧力，然后用锁紧螺母锁紧。

维护

三个月调整一次张紧力。为防止影响清扫效果，在日常使用过程中，不要让刀片之间夹杂绳索、铁丝等异物。

更换刀头

1. 切断输送机的启动电源，挂上“有人操作，禁止合闸”的警示牌。

2.松开清扫器两端的紧固螺栓，转动刀头位置，使刀头与皮带脱离。

3.逐个将固定螺丝取出，拿掉废刀头。

4.逐个安上新刀头，并用螺栓固定好。

5.重新扳回刀头位置，并紧固好螺栓。

6.开机试运转。
